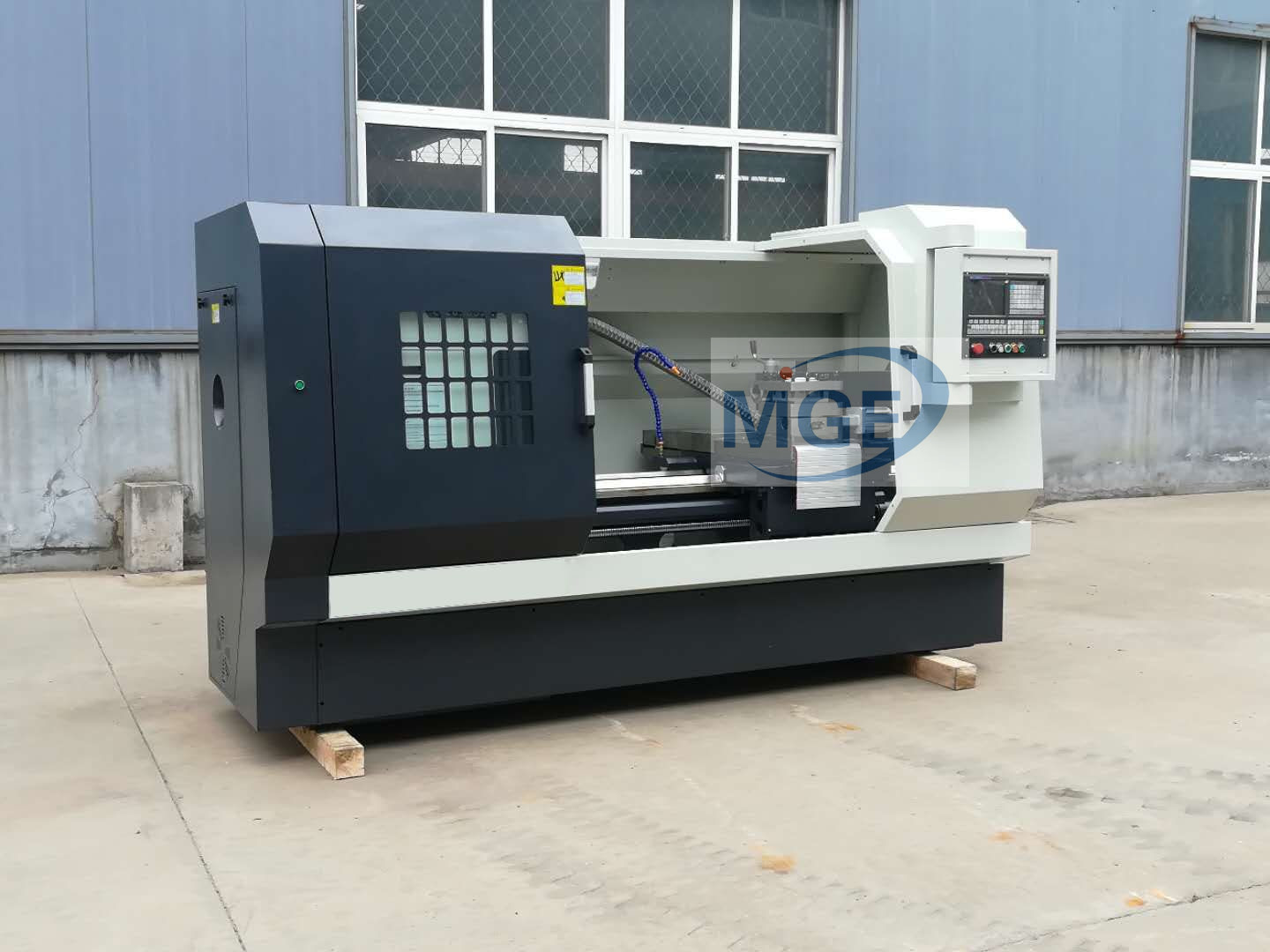

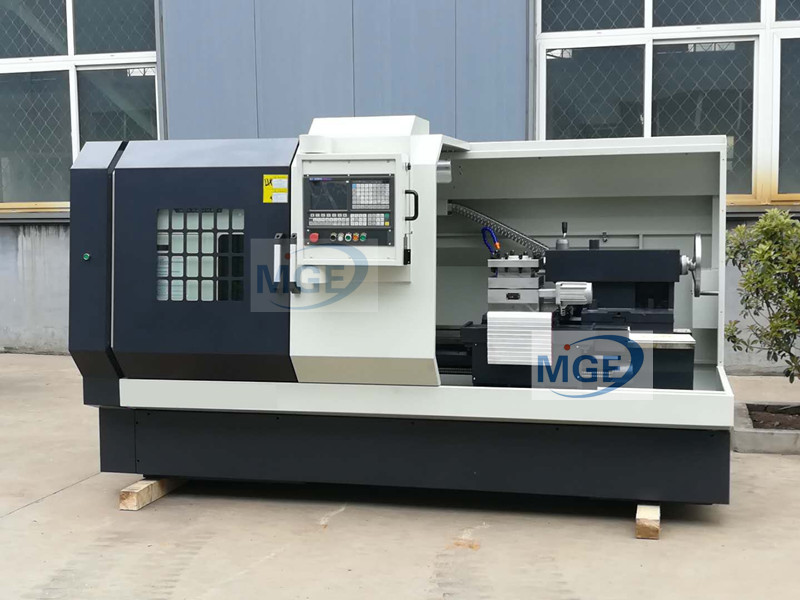

CK6163数控车床

本机主要加工轴、盘、套、特形面及螺杆类工件。GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠。机床配置国内知名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
  • 产品展示
  • 产品介绍
  • 售后服务
  • 企业介绍



主要部件介绍
1、床身:
采用平床身结构,树脂砂造型,优质铸铁铸造,上部宽度为550mm。导轨采用中频淬火磨削和贴塑工艺,具有良好的耐磨性和精度保持性。
2、主轴箱:
主轴结构采用前后端两点支承典型结构,主轴具有很高的刚度;轴承采用哈尔滨轴承厂高精密主轴专用轴承,使主轴具有很高的旋转精度。主传动齿轮副均经淬硬磨削处理,各传动副和滚动轴承均经强力油液润滑,具有良好高速低温升性能;主轴箱箱体的设计充分考虑了散热措施和减震机构,使得主轴箱具有噪声低,传动精度高的特点,机床噪声不超过国家标准规定数值。山东米格机床具有电器过载保护装置,机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱,该主传动系统经过精心的优化设计,具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向(X轴)及纵向(Z轴)进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。采用汉江丝杠精密滚珠丝杠。滑板导轨贴有防爬行的塑料软带,可很好的保证山东米格机床的定位精度和重复定位精度。
5. 尾座:
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6. 集中润滑
采用集中润滑系统来实现各导轨副,滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
三、技术参数

主要技术参数 单位 CK6163
床身最大回转直径 mm 630
滑板上最大工件回转直径 mm 350
最大加工长度 mm 1000/1500/3000
床身导轨跨距 mm 440
主传动形式   三档机械变速,变频无级调速
主轴转速范围 r/min 25-850
主轴端部结构   D11
主轴孔直径 mm 100
主轴孔前端锥度   公制120  1:20
主电机型号   YVP160M-4-11KW
刀架最大行程 mm X向:380   Z向:1350 2850
滚珠丝杠直径×螺距 mm X向:3205   Z向:5010
快速移动进给 mm/min X向:4000   Z向:5000
定位精度 mm X向:0.015  Z向:0.015
重复定位精度 mm X向:0.012   Z向:0.016
工件加工精度   IT6-IT7
工件表面粗糙度   Ra1.8
尾座套筒直径 mm Φ100
尾座套筒行程 mm 250
尾座套筒锥孔锥度   莫氏6#
标准配置   电动立式四工位刀架
特殊选择配置   卧式六工位电动刀架
重复定位精度 mm 0.01
刀杆截面 mm 32×32
标准配置   GSK980TDC
选择配置   KND、FANUC、西门子
伺服驱动电机   X向  X130SJT-M100B   Z向  X130SJT-M150B
机床外观尺寸(长×宽×高) mm 3200(3700)(5200)1820×1780
机床净重 kg 3900/4500/5400
